一、影像测量仪机构及应用特点：

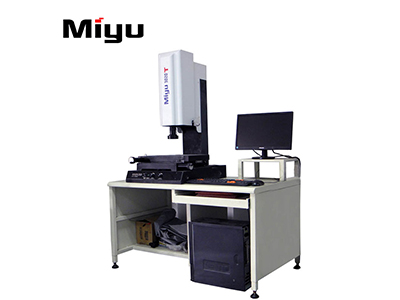

1、整机机构：采用天然大理石平板底座工作台、悬臂式机构。设备精度稳定、环境适应性强、整机仪器坚固不易变形，人性化操作机构设计、结实简洁大方、测量软件功能强大而且操作简单。

2、机构运动：该测量仪为三轴手动控制，配高标准高精密光杆、FUJIE高精密研磨导轨，配专业测量软件进行测量。

3、非接触式测量自动仪器优点：避免由原始的人为检测方式所引起的“被测工件”产生人为误差，并且可避免因人为检测导致被测工件造成的二次损害，确保被测工件产品的质量稳定性和标准一致性。可数倍的提高生产过程检测效率，提前发现并控制生产过程的不良品率，同时降低部份人工检测成本，提高产品出货及时率。

4、仪器适用范围：该测量仪器可适用于各种较大型、加工精度要求高的精密金属冲压板材、塑料、丝印网板、亚克力板、LCP胶片、PCB板、LCDTFT、玻璃盖板、TP、超大型液晶显示器边框等等尺寸精度检测，且适用于逆向工程平面研发、设计、绘图编辑、实验检验室等所需二维、三维检测等辅助测量行业。

5、仪器主功能配置：该仪器是配合专用影像测量软件、高清彩色索尼芯片 CCD、高分辨0.7-4.5倍（特定变倍定倍卡位高分辨光学镜头）、特定专用电脑、液晶显示器、键盘、鼠标

（选配件）、数字化测量。

6、仪器整体优点：

A、适用于品种多、尺寸复杂、精度要求较高、其效果更加方便快捷，提高检测测量效率。

B、该仪器影像功能处理优点有：自动去除毛边、毛刺功能、自动生成测量报表、检测结果统计并可连接打印机等功能，适应行业范围广。

7、成本的节省：可实现一机多功能，为用户大大减少重复购置检测仪器的成本开支，同时节约人工成本开支及重复购置检测仪器的使用占地空间。可以满足用户企业将来更大发展需求，以及产品检测工作的迅速扩展需求，并为使用者产品做好质量保障打好基础。

二、技术参数：

三、配置清单：

四．计算机配置：

伍﹑售后服务

A、设备在售后12个月内免费培训、维修，并对客户方的操作人员进行技术培训直至操作人员能够熟练单独操作仪器。

B、如果是人为的损坏或自然灾害损坏故障，则不在免费维修范围内。人为或是自然灾害所引起故障，我司则要按被损坏的部件的价格来收取一定工本费用。

C、免费服务期过后以后的仪器维修服务费用收取：是按照乙方所派人员到达甲方现场后，视仪器发生的问题情况所产生的相应工本费用（如：校正、补偿、调试等费用），如有零配件损坏需更换，将按配件收费标准收取成本费。

D、公司在接到所产生的使用者的电话后在2小时内回复客户，第一时间处理所发问题。

附：仪器软件功能介绍

1．能直接测量12种2D元素(点、线、圆、弧、矩形、槽形、环形、开曲线、闭曲线、圆柱、圆锥、球、平面)

能测量曲线的周长、面积、直径等、采用NURBS曲线拟合算法，比其他曲线拟合算法更接近真实数据

可以通过影像测量三维元素

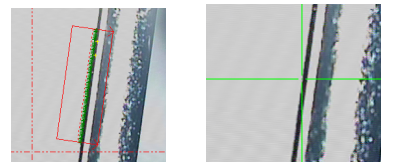

2． 测量方法多样，共有自动寻边，分段自动寻边、鼠标屏幕直接取点、十字线取点、临近采点、对比、采尖点、轮廓采点、探针采点、激光采点等方法

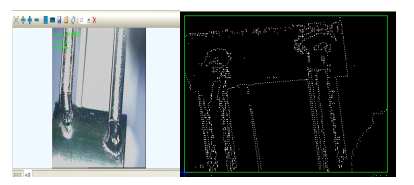

3．超强寻边算法，确保采样点精确度，及采样稳定性

自动像素校正，无需频繁移动，一键可自动像素校正

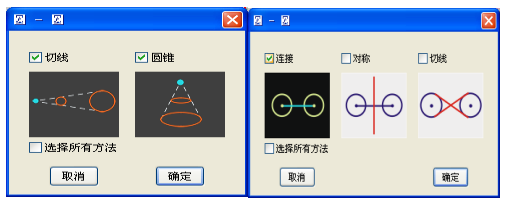

4．元素构造

元素构造功能枪法，提供多种方法，平移、旋转、提取、组合、平行、垂直、镜像、对称、相交、相切构造元素

元素构造使得用户可以轻松应付一些难以测量的元素，从而提高工作效率

构造的过程为选取参与构造的元素->选择结果元素，简单明了。用图示的方式提供构造方式的选择

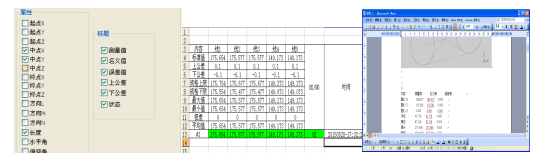

5．报表功能丰富

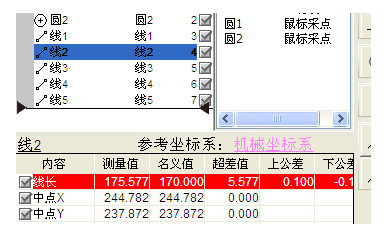

6．超差红色警示

如果测量结果超差，可以显示哪一个元素超差，并可以显示哪一项超差，导出的EXCEL同样可以提示哪项超差

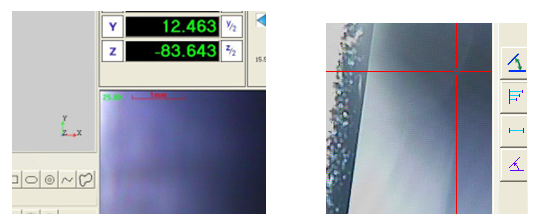

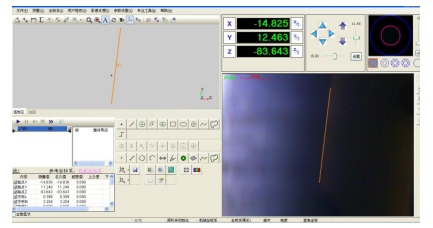

7．影像窗口功能丰富

可以显示视频放大倍率和比例尺， 可以做简单的距离和角度测量

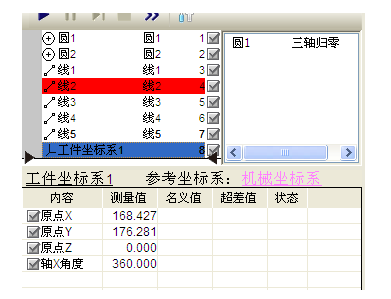

8．坐标系功能丰富

可根据实际情况建立多重坐标系，可方便自由切换各坐标系下的数据，能方便实现直角坐标系和极坐标系之间的转换，能实现各种不同坐标系的保存与呼出，能显示不同的坐标系模式

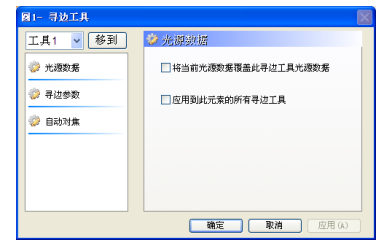

9．程序的编辑与修改非常方便

可方便修改程序的光源数据、运动数据、对焦数据、程序的位置、测量的高度等数据，并可用新元素替代旧有元素

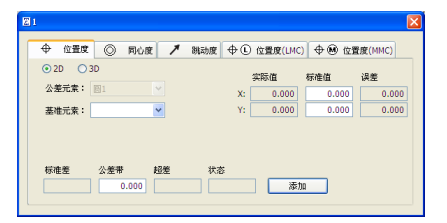

10．丰富的公差功能

提供多种尺寸和形位公差计算。并可计算二维和三维公差。例如圆度、圆柱度、直线度、平面度等形状公差，还有位置度、平行度、垂直度、倾斜度、同心度、跳动等公差

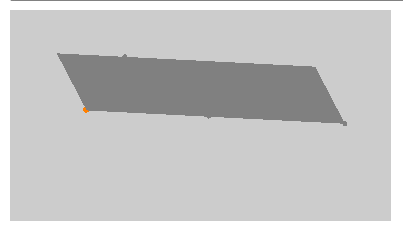

11．自动对焦及影像三维测量功能

软件拥有高速高精度影响对焦功能，高倍下对焦重复性可达3um(标准器表面)

可以通过对焦测量高度和平面度

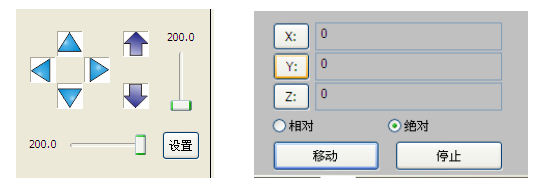

12．运动控制模式丰富

可通过操纵杆控制、软件运动界面控制、移动对话框控制、鼠标影像区拖动、鼠标图形区移到此处、鼠标图像区移到此处，移到元素中心等方式控制

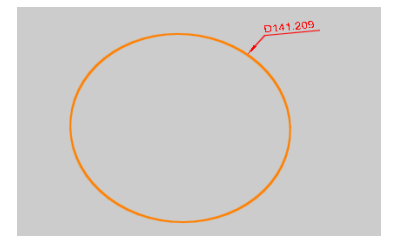

13．强大的标注功能

提供多种标注类型，如距离、角度、X距离、Y距离、半径、直径、弧长等

标注可以在标注完成后修改位置

可以自动标注

用户程序运行结束后标注依然存在

14．地图导航功能、扫描功能及轮廓跟踪功能

软件提供强大的导航功能，可以通过指定起点和终点对整个地图进行扫描，还可将外部传感器拍摄的图片导入进行导航

扫描功能可以用于逆向功能，可以指定扫描的起点和终点，特殊设计的算法，可以过滤杂点，提高扫描的准确度和实用性

轮廓跟踪可以对开放的或封闭的图形进行轮廓跟踪，从而得到感兴趣的轮廓。可对轮廓设定扫描点数，软件自动计算扫描间距
