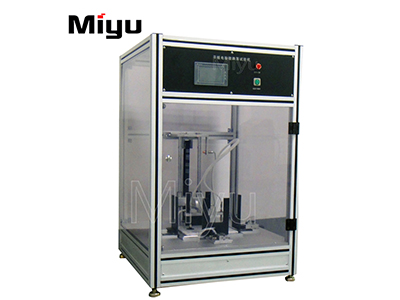

微跌落试验机

微跌落试验机 型号: MY-WD-1

产品编号:

上架时间: 2020/01/04

在线咨询
产品详情介绍

一、 用途:

本机适用于手机、电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品作重复跌落测试

二、 动作原理

先把手机放入到跌落夹具内,调整好合适的大小位置,步进电机带动真空吸盘将手机吸住,上升后松开吸盘,手机成自由跌落运动,如此反复直至设定次数。

三、 特点:

可设定次数自动停止

跌落表面材料:铝,厚度为12mm。

提示功能:能设定按键次数定值,可自动停止测试。

本机采用步进电机、SMC真空吸盘作为手机提起、跌落驱动源,能实现手机等产品反复跌落,以检测产品由一定高度落下之耐冲击性;

由于采用气动组件及专制控制方式,极大地提升测试速度和一致性;采用美国显控摸式控制屏+PLC可编程控制器作动作程控;独立计数,到达设定次数自动停止测试

四、 技术参数:

1、同时跌落手机:1台

2、允许试件重量:2kg(max)

3、跌落高度:30-800mm

4、测试速度范围:6~20次/min

5、PLC控制器及触摸屏:1套

6、机器尺寸:W420*H1350*D370mm

7、试样尺寸:长150*宽120MM

8、机器重量:约40kg

9、气源:≥0.5Mpa

10、电源:AC 220V 或指定

备注:制作部分电气与主体为一体式

五、主要配置

1、触摸屏:1个、

2、PLC:1个

3、步进电机:1套

4、真空吸盘:2个(SMC)
