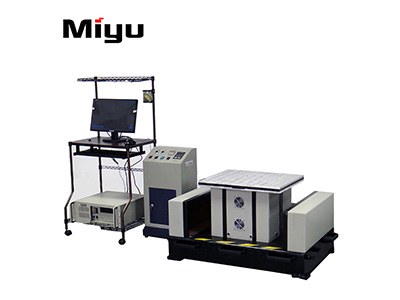

三轴全自动扫频振动试验台

三轴全自动扫频振动试验机台 MY-ZDT-DC600A MY电磁(机械)式扫频振动试验台由激振台体和控制台体组成。本振动试验台采用复合型工业材料制造,精密加工,台体美观大方,人性化操作及控制,采用专用测控模块,使设备工作更稳定、更可靠。

产品编号:

上架时间: 2020/01/08

在线咨询
产品详情介绍

设备用途:

MY电磁(机械)式扫频振动试验台由激振台体和控制台体组成。本振动试验台采用复合型工业材料制造,精密加工,台体美观大方,人性化操作及控制,采用专用测控模块,使设备工作更稳定、更可靠。

设备特点:

电磁式振动试验台系列广泛适用于通讯、电子、汽车、家用电器等行业中质量体系认证的振动检验,本类型的电磁式振动试验台设备适用于发现早期故障,模拟实际工况考核和结构强度试验。本系列产品也可用于各种产品的科研和生产线上的耐振检查试验,使您的产品质量有了强有力的可靠保证。

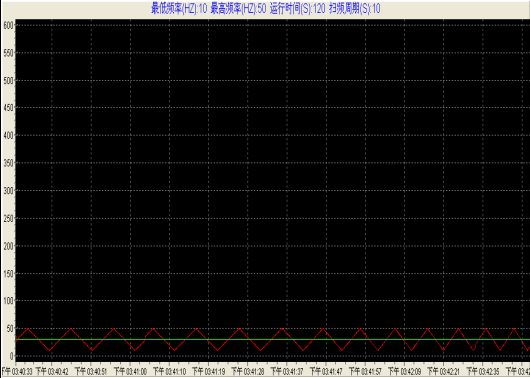

全新自动软件界面.

设备参数:

u 试验负载:100kg

u 频率范围: 3—600Hz

u 扫频范围: 3—600Hz

u 空载位移幅值(可调范围): 0—10mm

u 最大加速度: 33G

u 振动方向:X+Y+Z

u 功率: 2.2KVA

u 工作台面尺寸 L.W.H (mm) :500×500×46

u 激振台体尺寸 L.W.H (mm) :500×500×530

u 控制箱尺寸 L.W.H (mm)   : 420×300×750

u 工作电源:  AC 220V/50Hz   ±2%

u 使用环境:  0—+45℃



相 关 配 置 说 明



一.激振台体部分:



1.台面材料采用16mm镁铝合金精密加工制作;

2.底座材料采用35mmA3钢板加工制作;

3.围板材料采用5mma3钢板防静电喷涂制作;

4.内部弹簧钢片采用‘日本’进口65M精密加工制作;

5.边框采用30*30铝合金制作;

6.电感采用2.2KW‘西门子’原装电感(单核);

7.风扇采用0.75W‘富士康’原装产品;



二.控制台体部分:

1.机箱采用5mmA3钢板防静电喷涂制作;

2.控制仪表采用‘台湾东菱’的产品;

3.风扇采用1.5W‘富士康’原装产品;

4.所有接口端子都采用‘日本’原装进口的;

5.变频器采用2.2KW‘日本’富士(测控模块);

6. 电脑采用联想品牌机.



三.货物及其附件清单

序号

名称

规格型号

数量

单位

备注

1

震动测试台(水平、垂直一体+控制箱)

MY-ZDT-DC600A

1

配套齐全;震动底脚可伸缩,便于移动。

2

电脑、显示器、打印机

4G内存,500G硬盘.IBM/联想品牌19寸以上屏,彩色HP激光打印机鼠标,键盘

1


3

使用说明书、品质保证书、合格证、技术手册


1


4

易损易耗品备件(厂家提供清单)


1

1年使用

5

检定证书


1
