一、设备用途

自动式手机跌落试验台适用于行动电话（手机）、电池、充电器、对讲机、电子词典、楼寓对讲电话、CD/MD/MP3等小型消费类电子制品及零部件之自由落下试验。

设备特点

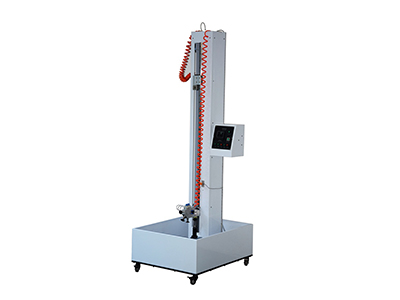

自动式手机跌落试验台采用气动结构升降，将被测手机置于气动夹具吸牢，按下跌落键，夹具连同手机一起跌落，在300mm处释放手机，从而保证手机做原姿态跌落试验，确保菱、角、面跌落准确性。跌落高度可作上下调整。本机关键组件均为日本原产性能可靠，多种跌落地板可供选用，可满足不同的试验标准。

适用标准 :自动式手机跌落试验台适用标准：JIS C 0044 IEC 60068-2-32

二、电源：220V  50HZ

    气压：0.2Mpa——0.3Mpa

三、使用说明：

1. 插好电源，让机器与电源接通，打开电源。

2. 打开气压，看气压是否是0.2Mpa—0.3Mpa之间。

3. 设定高度，从300mm—1500mm自由设定。

4. 设定方法：

按一下（RL）键，仪表上排会出现SP—1下排出现300，这时这个数据不用改变。

再按一下（PL）键，仪表会跳回原始状态。

再按一下（PL）键，仪表上排会出现SP—2下排出现以前设定高度，这时您可以改变成您所需要的高度，比如您所需要的高度是1000mm那么您就可以直接按4把数据改为1，按3把数据改为0，依此内推下排数据就是1000，再按一下（PL）键确定即可。

5. 按下降机器下降到300mm让电磁铁吸住冲头。

6. 按上升机器到达设定高度自动停止。

7. 如果是冲头测试就直接按冲击按键，冲头和产品同时向下快速落下，当冲头快接近300mm时产品和冲头自动分离，产品自由落下。

8. 如果是跌落测试就直接按跌落按键，让产品自由落下。

四．跌落和：垂直   45°   平面 任意选择。

五．选择角度时。比如要垂直把第一个气源开关打开，另外两个关闭，要45°也就把相应的气源开关打开，关闭另外两个

六．为了节约时间，不用每次都上升下降，可直接把冲头用手提上到电磁铁吸住即可。

七．出现意外现象请马上按急停开关，关掉电源。

八．测试时请不要将头伸入测试区内。
