一、概要：

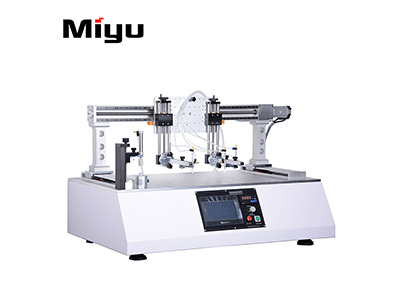

    本机台适用于触摸屏点击划线试验专用检测设备。

        注意：联机模式下从站机器先启动实验  主站后启动实验

二、技术参数:

1. X轴移动距离      0～200mm

  Y轴移动距离      0～250mm

2. 移动速度范围     10～100 mm/s

4. 划线次数范围     0~9999999

5. 点击次数范围     0~9999999

6. 压力范围         100～500gf

7. 手写笔点击测试： 压力100-300gf

8. 手写笔划线测试： 压力100-250gf

9. 体   积          400mm X 300mm X 400mm

10. 电   源          1φ50Hz  AC220V   5A

11.重   量          约30kg

12.砝码             50  100  200  各1个

三、技术规格：

1、机台工作原理：输入坐标资料，或操作者自定义轨迹，通过PLC对资料处理，完成对步进电机实行控制，实现相关动作。

2、工作方式：

a. 利用触摸屏的方向键，实现对步进电机的点控制。

b. 自动方式：操作者自定义轨迹，设定电机的运行速度，运行次数，实 现步进电机的自动控制。

3、测试项目：a.手机触摸屏划线：速度不大于100mm/s，轨迹由操作者自定义，划线杆     自重80g, 其上可加砝码。

b.触摸屏点击：将点击头装于气缸上，压力由调减压阀来控制
