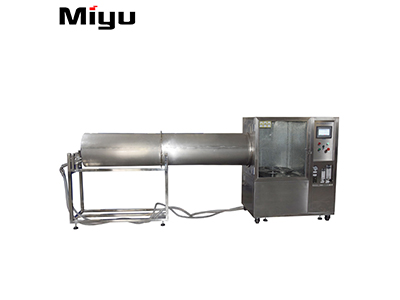

防水试验机

产品编号:

上架时间: 2020/06/16

在线咨询
产品详情介绍

一、设备用途

防水试验箱适用于考核电工产品,外壳和密封在淋雨环境下能否保证设备和元件良好性能的试验。本产品采用科学设计,使得该设备能够逼真的模拟溅水,喷水等各种环境。走进全面的控制系统以及变频技术的采用,使得降雨量试品架的回转角度,喷水量摆动频率都可自动的调节.

二、标准依据: GB4208-2008、GB2423.38、IPX5、IPX6等效

三、结构原理:

本设备的基本设计原理:底部设一水箱在通过右侧控制箱内部的不锈钢水泵抽水并加压后再送到顶部喷水管装置的喷头处,喷嘴恒向喷水到转盘上面的样品上,再散落到水箱内部,从而形成水循环系统。水泵出口设计流量计、压力表、电磁阀等控制元件。内箱安装防水转盘速度在面板上控制。



四、技术参数:

1、试验箱内箱尺寸:深800mm×宽800㎜×高800㎜

2、试验箱外箱尺寸:深1150mm×宽3600㎜×高1600㎜(立式结构)

                 深1150mm×宽1200㎜×高3600㎜(横向结构)

3、高压喷水管安装在左侧面,采用不锈钢焊接而成,与箱体连接,喷水管前后各安装一个支架,支架高度可调节。

4、喷淋系统:由水泵、水压表、固定式喷管支架组成

5、安装2个 喷水头,其中IP6喷头1个,IP5喷头一个。

6、管径:六分  联塑PVC管

7、喷孔内径:φ6.3mm,IP5(等级),φ12.5mm,IP6(等级)

8、喷水压力:80-150kpa(按流量调节)

9、喷水流量:IP5(等级)12.5±0.625(L/min),IP6(等级)100±5(L/min)

10、转盘:φ300mm 触摸屏可显示转盘转速

11、喷水持续时间:3、10、30、9999min(可调)

12、运行时间控制:1~9999min(可调)

13、水循环系统,保证水源循环使用

14、喷水压力表,可显示喷水压力

15、控制系统:触摸屏控制系统。

16、试验室外箱由不锈钢板做为防水墙,不锈钢方通做为支架。

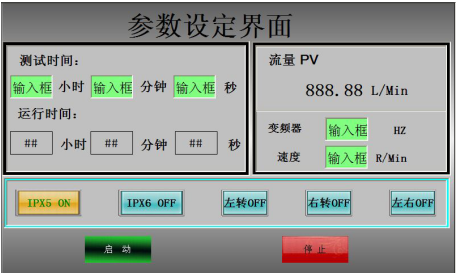

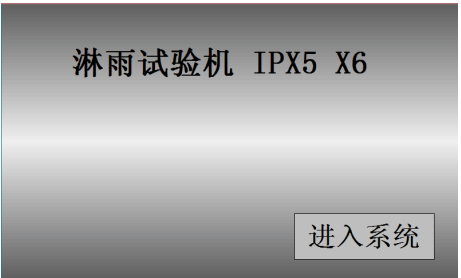

 系统控制界面



五、材料:

1、喷管:304不锈钢管

2、水箱:304不锈钢

3、框架材料:201不锈钢方通,砂面(专业拉丝)





六、结构材质:

1、喷管:304不锈钢管

2、喷头:SUS304不锈钢板

3、台面:SUS304不锈钢

4、IP56台体内支架:不锈钢方通,PVC管

5、大功率水泵2.2KW 多个电磁阀控制水路。

6、IP56控制系统同在一起操作,IP等级可选择测试。

7、设备总功率3.5KW

8、设备运行所需电压:380V



七、主要配置

名称

品牌及产地

7寸触摸屏控制器

MGCE

交流接触器

施耐德

中间继电器

施耐德

PLC

信捷

不锈钢带灯按钮

上海红波

熔断器

台湾

电源总开关

施耐德

不锈钢水泵

羊城水泵

电磁阀

台湾

步进电机

雷赛电机
