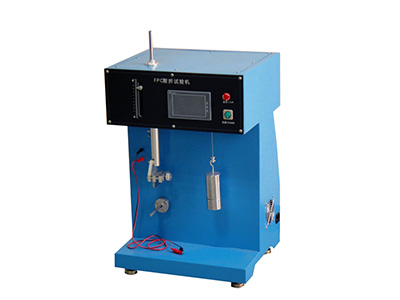

FPC耐挠折试验机

FPC耐挠折试验机 MY-FPC-1

产品编号:

上架时间: 2020/01/10

在线咨询
产品详情介绍


一、设备概要

FPC耐挠折试验机主要用于能折挠之电路板(俗称软件电路板)作挠折测试;如手机、PDA、电子词典、手提电脑等电子产品FPC软板的耐挠折、耐屈折寿命检测试验。

二、设备特点

a. FPC耐挠折试验机采用台湾步进电机驱动,高精度定位准确,低噪声,可长时间使用;

b. FPC耐挠折试验机采用特制之电源整流电路,提升电机及执行组件之长时间使用能力及抗干扰;

c. 程控原点复位,无需用手将夹具对原位;

d. FPC耐挠折试验机采用LCD显示控制仪作程序输入,PLC控制,步进马达驱动;

e. 参数设置包含:折挠角度、速度、测试次数、及电机回复到原点等;自动计数,试料弯折至断线无法通电时,并能自动停止操作。

三.技术规格

测试工位

1工位

曲折荷重

0~500或1000g

测试速度

10~120次/分钟

测试行程

45~100mm

软板最大宽度

5~100mm(max)

曲折R角

标配弯折弧度直径1.0mm(可选配0.3mm,0.5mm,0.6mm,)

挠折角度

3~180°(可任意設定)

计数设定

0~999999次

体积

W500mm × D400mm × H750mm

重量

45kg

电源

1∮ AC 220V 3.5A(依国别或指定)
